Docker 四种网络模型
一、简介
为了满足使 Docker 满足复杂业务场景下的网络需求，我们有必要深入了解 Docker 的网络知识，探索 Docker 的多种网络模型。
Docker 的网络模型主要有四种：
- Bridge 模式：是 Docker 的默认网络模式，可以使用
–net=bridge 指定； - Host 模式：使用
–net=host 指定； - Container 模式：使用
–net=container: 容器名称或ID 指定； - None 模式：使用
–net=none 指定。
下面让我们详细了解一下这几种不同的网络模式！
二、Bridge 模式
Bridge 模式是 Docker 默认使用的网络模式。当 Docker 启动时，会自动在主机上创建一个 docker0 虚拟网桥，实际上是 Linux 的一个 bridge，可以理解为一个软件交换机。它会在挂载到它的网口之间进行转发。
1
2
3
4
5
6
7
8
9
10
11
| # 查看本机网络配置
ip addr
...
docker0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default
link/ether 02:42:51:82:92:0a brd ff:ff:ff:ff:ff:ff
inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
valid_lft forever preferred_lft forever
inet6 fe80::42:51ff:fe82:920a/64 scope link
valid_lft forever preferred_lft forever
...
|
Docker 随机分配一个本地未占用的私有网段，这里是 172.17.0.1，掩码为 255.255.0.0。此后启动的容器内的网口也会自动分配一个同一网段（172.17.0.0/16）的地址。
当创建一个 Docker 容器的时候，同时会创建了一对 veth pair 接口（当数据包发送到一个接口时，另外一个接口也可以收到相同的数据包）。这对接口一端在容器内，即 eth0；另一端在本地并被挂载到 docker0 网桥，名称以 veth 开头：
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| # 启动一个容器
docker run -dit ubuntu
# 查看网络配置
ip addr
...
vethc51f579@if9: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP group default
link/ether 5e:fd:53:cc:54:58 brd ff:ff:ff:ff:ff:ff link-netnsid 0
inet6 fe80::5cfd:53ff:fecc:5458/64 scope link
valid_lft forever preferred_lft forever
# 进入容器
docker exec -it {{ID}} bash
# 安装 net-tools
apt-get update
apt-get install net-tools
# 查看网络配置
ifconfig
...
eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1500
inet 172.17.0.2 netmask 255.255.0.0 broadcast 172.17.255.255
ether 02:42:ac:11:00:02 txqueuelen 0 (Ethernet)
RX packets 2452 bytes 13783808 (13.7 MB)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 2012 bytes 152399 (152.3 KB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
|

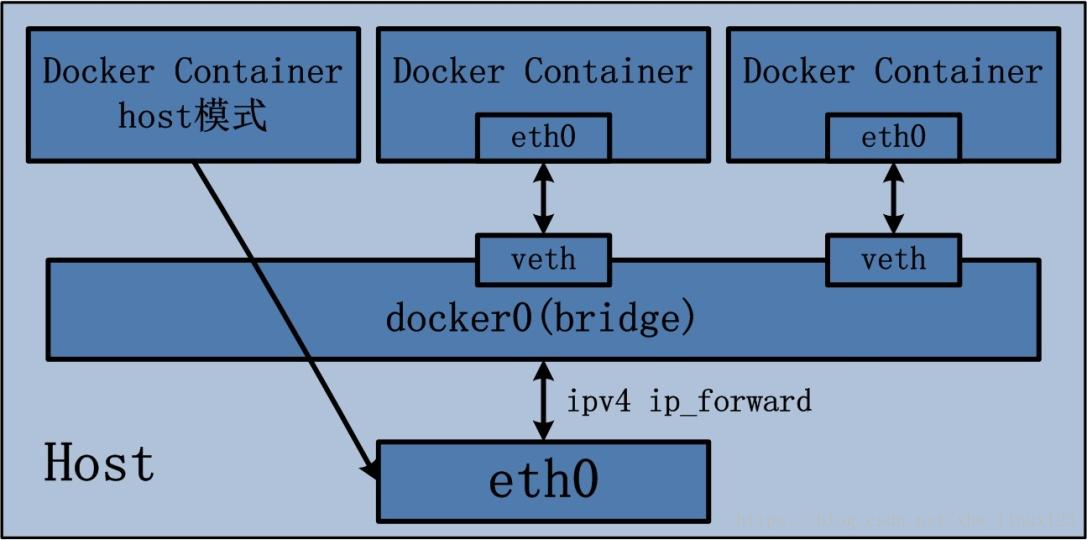

通过这种方式，主机可以跟容器通信，容器之间也可以相互通信。Docker 就创建了在主机和所有容器之间一个虚拟共享网络：
三、Host 模式
Docker 为了实现网络的隔离，使用了 Network Namespace 对网络进行隔离。但如果启动容器的时候使用host模式，那么这个容器将不会获得一个独立的 Network Namespace，而是和宿主机共用一个 Network Namespace。容器将不会虚拟出自己的网卡，配置自己的IP等，而是使用宿主机的 IP 和端口。
1
2
3
4
5
6
7
8
9
| # 查看最开始的网络配置
ip addr
# 以host模式启动一个容器
docker run -dit -p 80:80 --net host nginx
# 查看网络配置
ip addr
# 未发现多出 veth 接口，网络配置与之前没有任何区别
|
而外界访问容器中的应用，则直接使用 主机IP:80 即可，不用任何NAT转换，就如直接跑在宿主机中一样。但是，容器的其他方面，如文件系统、进程列表等还是和宿主机隔离的。
四、Container 模式
Container 模式指定新创建的容器和已经存在的一个容器共享一个 Network Namespace，而不是和宿主机共享。新创建的容器不会创建自己的网卡，配置自己的IP，而是和一个指定的容器共享IP、端口范围等。同样，两个容器除了网络方面，其他的如文件系统、进程列表等还是隔离的。两个容器的进程可以通过 lo 网卡设备通信。
1
2
3
4
5
6
7
8
| # 以默认模式一个容器
docker run -dit --name u1 ubuntu
# 以 container 模式启动另一个容器
docker run -dit --name u2 --network container:u1 ubuntu
# 查看网络配置
ifconfig
# 发现只多了一个 veth
|
五、None 模式
此模式下容器不参与网络通信，运行于此类容器中的进程仅能访问本地环回接口，仅适用于进程无须网络通信的场景中，例如备份，进程诊断及各种离线任务等。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| # 以 None 模式运行一个容器
docker run -dit --network none ubuntu
# 进入容器查看
ifconfig
# 只有 lo 网卡
lo: flags=73<UP,LOOPBACK,RUNNING> mtu 65536
inet 127.0.0.1 netmask 255.0.0.0
inet6 ::1 prefixlen 128 scopeid 0x10<host>
loop txqueuelen 1000 (Local Loopback)
RX packets 29 bytes 2569 (2.5 KiB)
RX errors 0 dropped 0 overruns 0 frame 0
TX packets 29 bytes 2569 (2.5 KiB)
TX errors 0 dropped 0 overruns 0 carrier 0 collisions 0
|
