设计模式——桥接模式
一、基本概念
1. 定义
**桥接模式（Bridge）**是软件设计模式中最复杂的模式之一，它把事物对象和其具体行为、具体特征分离开来，使它们可以各自独立的变化。
2. 优缺点
优点：
- 抽象与实现分离，扩展能力强；
- 符合开闭原则；
- 符合合成复用原则；
- 其实现细节对客户透明。
缺点：
- 由于聚合关系建立在抽象层，要求开发者针对抽象化进行设计与编程，能正确地识别出系统中两个独立变化的维度，这增加了系统的理解与设计难度。
3. 结构
桥接（Bridge）模式包含以下主要角色：
- 抽象化（Abstraction）角色：定义抽象类，并包含一个对实现化对象的引用。
- 扩展抽象化（Refined Abstraction）角色：是抽象化角色的子类，实现父类中的业务方法，并通过组合关系调用实现化角色中的业务方法。
- 实现化（Implementor）角色：定义实现化角色的接口，供扩展抽象化角色调用。
- 具体实现化（Concrete Implementor）角色：给出实现化角色接口的具体实现。
二、代码实现

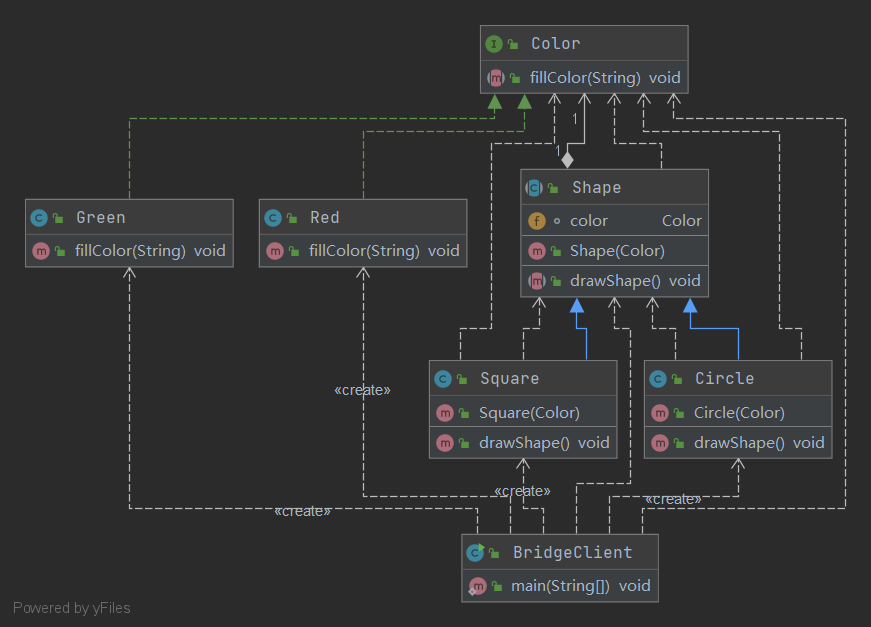

UML
实现角色
颜色接口：
1
2
3
4
5
| package pers.designPattern.bridge;
public interface Color {
public void fillColor(String shape);
}
|
具体实现化角色
红色：
1
2
3
4
5
6
7
8
| package pers.designPattern.bridge;
public class Red implements Color {
@Override
public void fillColor(String shape) {
System.out.println("绘制红色的" + shape);
}
}
|
绿色：
1
2
3
4
5
6
7
8
| package pers.designPattern.bridge;
public class Green implements Color {
@Override
public void fillColor(String shape) {
System.out.println("绘制绿色的" + shape);
}
}
|
抽象化角色
形状类，提供一个画形状的接口，并包含一个颜色的实例：
1
2
3
4
5
6
7
8
9
10
11
| package pers.designPattern.bridge;
public abstract class Shape {
Color color;
public Shape(Color color) {
this.color = color;
}
public abstract void drawShape();
}
|
拓展抽象化角色
圆形：
1
2
3
4
5
6
7
8
9
10
11
12
| package pers.designPattern.bridge;
public class Circle extends Shape {
public Circle(Color color) {
super(color);
}
@Override
public void drawShape() {
color.fillColor("圆形");
}
}
|
正方形：
1
2
3
4
5
6
7
8
9
10
11
12
| package pers.designPattern.bridge;
public class Square extends Shape {
public Square(Color color) {
super(color);
}
@Override
public void drawShape() {
color.fillColor("正方形");
}
}
|
客户类
1
2
3
4
5
6
7
8
9
10
11
12
13
| package pers.designPattern.bridge;
public class BridgeClient {
public static void main(String[] args) {
Color green = new Green();
Shape circle = new Circle(green);
circle.drawShape();
Color red = new Red();
Shape square = new Square(red);
square.drawShape();
}
}
|
运行结果：
绘制绿色的圆形
绘制红色的正方形
